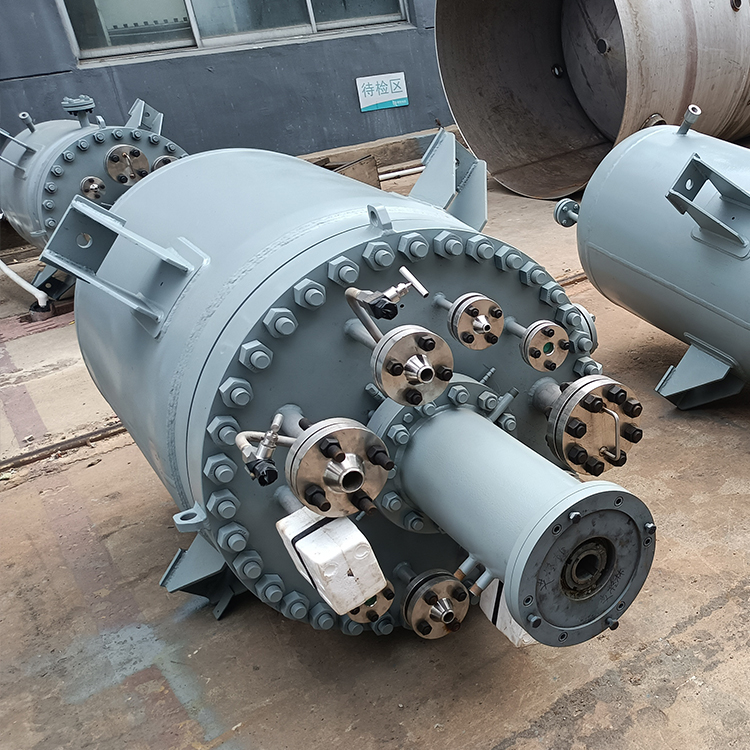

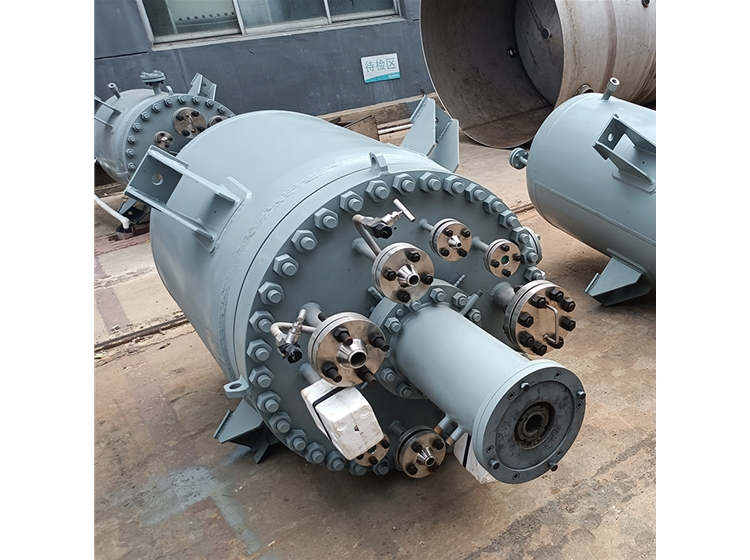

（氫(qing)化反應(ying)釜）200升(sheng)

序(xu)號

類(lei)型

具體參數

1

型號(hao)

BR-200

2

釜體

部分

（1）容(rong)積

200升，開式，上平蓋，下封(feng)頭(tou)；

（2）壓力

釜內(nei)

夾套

內盤管

工作(zuo)壓力(li)（MPa）

-0.1 ~ 0.5

0.6

0.4

設(she)計壓(ya)力（MPa）

-0.1 ~ 5.0

0.8

0.6

/

/

（3）溫度

釜內

夾套(tao)

內盤管

工(gong)作溫度（℃）

-10 ~ 50

-10 ~ 50

-10 ~ 50

設計溫度(du)（℃）

-30 ~ 150

-30 ~ 150

-30 ~ 150

（4）尺寸

釜(fu)內

夾(jia)套

內盤管

內徑（mm）

550

700

Φ25

直邊高度(du)（mm）

950

950

/

厚度(du)（mm）

16

8

/

（5）材(cai)料

釜內

夾套

釜(fu)內(nei)盤管

工作介質

甲醇、異丙醇、氫(qing)氣

蒸汽

冷(leng)卻水(shui)

介質特(te)性(xing)

中度(du)危害，易爆

接液部(bu)件

S31603

16MnDR

S31603

（6）處(chu)理

內表面拋光處(chu)理Ra≤0.4μm，外表(biao)面噴漆；

3

攪拌

系(xi)統(tong)

（1）密封

磁力耦合(he)密封，零泄(xie)漏

（2）轉速(su)

電機

YB3.0Kw,防爆等級DIICT4，防爆變頻電機

減(jian)速機

TRF58-YVB3.0-4P-4.39-M4，轉(zhuan)速(su)300轉(zhuan)/分

（3）攪槳

自吸式(shi)（推(tui)進(jin)+自吸+圓盤(pan)渦輪(lun)）

4

設備

開口

上出料口(kou)

DN25

帶插底管

固(gu)體(ti)加(jia)料口

DN25

帶(dai)盲板

爆(bao)破片(pian)/壓力表口

DN25/15

配爆破片/配壓力表(數顯一(yi)體化(hua)，現場顯示(shi)+遠傳，量程范(fan)圍(wei)-0.1~1.0mpa，防爆)

真空排氣口/壓(ya)力表口(kou)

DN25/15

配壓力表(數顯一體化，現場(chang)顯示+遠傳(chuan)，量程范圍-0.1~1.0mpa，防爆，精度(du)等級±0.1℃)

氫氣進口

DN15

帶插底氫氣分布器(qi)

液(ye)體進料口

DN25

釜(fu)內測(ce)溫(wen)口

M27*2

帶(dai)測溫鉑電阻（現場顯示+遠(yuan)傳(chuan)，防爆(bao)等級CT4）

下放凈(jing)口

DN50

帶盲堵(du)

盤管進口

DN20

盤管出(chu)口

DN20

夾套(tao)進口

DN20

夾套(tao)出口(kou)

DN20

夾套測溫(wen)口(kou)

M27*2

帶測溫鉑(bo)電阻（現場顯示+遠傳，防爆等(deng)級CT4）

夾(jia)套排氣(qi)口

M27*2

帶盲堵

5

其他

其他未確認(ren)事項以雙方簽字(zi)確認(ren)圖(tu)紙(zhi)為(wei)準。
