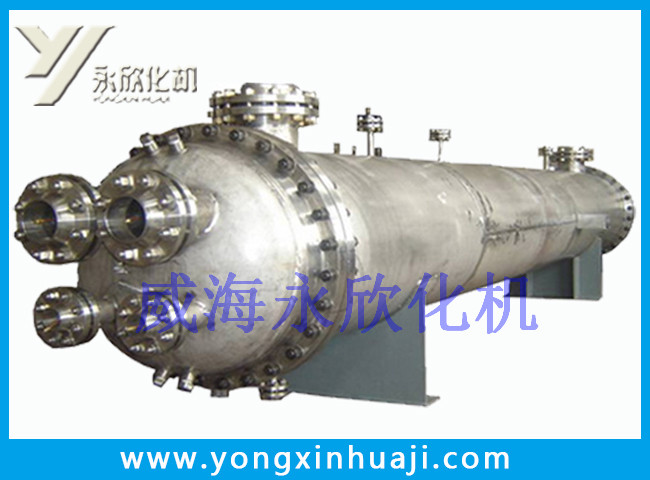

管(guan)殼式換熱器
結構原(yuan)理(li)
管(guan)(guan)(guan)式(shi)(shi)換熱器(qi)又稱列管(guan)(guan)(guan)式(shi)(shi)換熱器(qi)，由殼體，傳(chuan)熱管(guan)(guan)(guan)束(shu)，管(guan)(guan)(guan)板，折流(liu)板（或折流(liu)桿）和管(guan)(guan)(guan)箱等(deng)部件組成。是以封閉在殼體中管(guan)(guan)(guan)束(shu)的壁(bi)面作為傳(chuan)熱面的間壁(bi)式(shi)(shi)換熱器(qi).
◆ 按管板和殼體(ti)及(ji)其(qi)配合部分(fen)的形(xing)式(shi)(shi)可分(fen)為固(gu)定(ding)管板式(shi)(shi)、浮頭式(shi)(shi)、U型管(guan)(guan)式(shi)(shi)(shi)、填料函式(shi)(shi)(shi)、釜式(shi)(shi)(shi)、滑動管(guan)(guan)板式(shi)(shi)(shi)和插(cha)管(guan)(guan)式(shi)(shi)(shi)等七(qi)種。
◆ 按換熱(re)管(guan)(guan)(guan)的類型可分為波節管(guan)(guan)(guan)、螺旋(xuan)管(guan)(guan)(guan)、螺紋管(guan)(guan)(guan)，紫銅光(guang)管(guan)(guan)(guan)，低翅(chi)片(pian)管(guan)(guan)(guan)，串片(pian)管(guan)(guan)(guan)，黃銅，不(bu)銹鋼光(guang)管(guan)(guan)(guan)，傳片(pian)管(guan)(guan)(guan)等。
◆ 按安(an)裝形式可分為(wei)臥式和立(li)式兩種。
特點
這種換熱器結構較簡單(dan)，操作可(ke)靠，管殼程材(cai)料(liao)可(ke)根據介質要(yao)求靈活選用，能在高(gao)(gao)溫，高(gao)(gao)壓下使用。
適用范圍(wei)
廣(guang)泛應(ying)用于化工(gong)、石油(you)、石油(you)化工(gong)、電力、輕工(gong)、冶金、原子(zi)能、造船、航空、供熱等工(gong)業部(bu)門中。特別(bie)是在石油(you)煉制和化學加工(gong)裝置中，占有極其重(zhong)要的地位(wei)。是目前(qian)應(ying)用最廣(guang)的換熱設備.
技術參數
設計(ji)壓(ya)力（管/殼程）0~10MPa
設計溫度：-160~650℃
換熱面(mian)積：1~3000㎡/臺
主要材料(liao)：換熱管--碳鋼，不銹鋼，鈦合金，銅合金等(deng)。
殼體(ti)，管(guan)板(ban)，法蘭--碳鋼(gang)，低合(he)金鋼(gang)，高合(he)金鋼(gang)，不銹鋼(gang)，鈦合(he)金及其(qi)鍛件，復合(he)材(cai)料等
