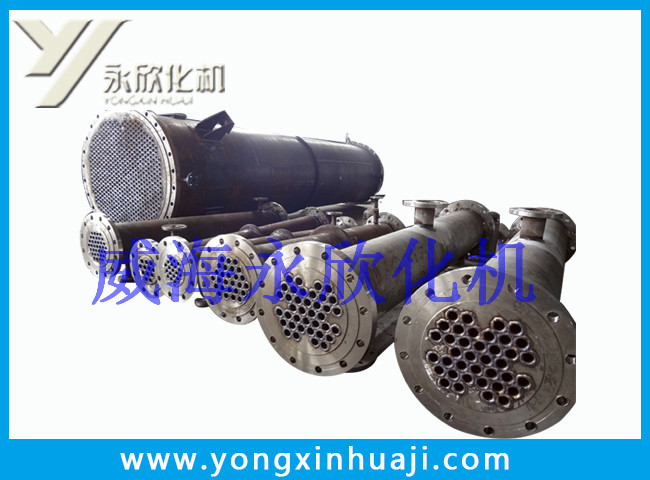

管(guan)殼(ke)式換熱(re)器
結構原理
管(guan)式(shi)換熱(re)(re)器(qi)又稱(cheng)列管(guan)式(shi)換熱(re)(re)器(qi)，由殼體，傳熱(re)(re)管(guan)束，管(guan)板，折流(liu)板（或折流(liu)桿）和管(guan)箱(xiang)等部(bu)件組成。是(shi)以封閉(bi)在殼體中(zhong)管(guan)束的(de)(de)壁面(mian)作為傳熱(re)(re)面(mian)的(de)(de)間(jian)壁式(shi)換熱(re)(re)器(qi).
◆ 按管板和(he)殼體及其配合部分的形式(shi)(shi)可分為(wei)固定(ding)管板式(shi)(shi)、浮頭式(shi)(shi)、U型管(guan)(guan)式(shi)、填料函式(shi)、釜式(shi)、滑(hua)動管(guan)(guan)板(ban)式(shi)和(he)插(cha)管(guan)(guan)式(shi)等七種。
◆ 按換熱管(guan)(guan)的類型可分為波節管(guan)(guan)、螺旋管(guan)(guan)、螺紋管(guan)(guan)，紫銅(tong)光管(guan)(guan)，低翅片(pian)管(guan)(guan)，串片(pian)管(guan)(guan)，黃銅(tong)，不銹鋼光管(guan)(guan)，傳(chuan)片(pian)管(guan)(guan)等。
◆ 按安(an)裝形(xing)式可分為臥式和(he)立式兩種。
特點
這種換熱器結構較簡單(dan)，操(cao)作可(ke)(ke)靠，管殼程材料(liao)可(ke)(ke)根據(ju)介質要求靈活選用，能在高溫，高壓下使用。
適用范圍
廣(guang)泛應(ying)用于化工(gong)、石油、石油化工(gong)、電力、輕工(gong)、冶金、原子能、造船、航(hang)空、供熱(re)等工(gong)業部門中。特別是在石油煉制和化學加(jia)工(gong)裝置(zhi)中，占有極其重要(yao)的地位。是目前應(ying)用最廣(guang)的換熱(re)設備(bei).
技術參數：
設計(ji)壓力（管/殼程(cheng)）0~10MPa
設計(ji)溫度：-160~650℃
換熱面積：1~3000㎡/臺
主要(yao)材料：換(huan)熱管(guan)--碳鋼，不銹鋼，鈦合金(jin)(jin)，銅合金(jin)(jin)等(deng)。
殼(ke)體(ti)，管(guan)板，法蘭--碳鋼(gang)(gang)，低合(he)(he)金鋼(gang)(gang)，高合(he)(he)金鋼(gang)(gang)，不(bu)銹鋼(gang)(gang)，鈦合(he)(he)金及其鍛件，復合(he)(he)材料等
