高壓釜基本結構與(yu)原理
一(yi)）高壓反(fan)應(ying)釜由反(fan)應(ying)容器、攪拌器及傳動系統、冷(leng)卻裝(zhuang)置、安全裝(zhuang)置、加(jia)熱爐等組成。
1、釜體、釜蓋(gai)(gai)采用1Cr18Ni9Ti不銹鋼(gang)加(jia)工制(zhi)成，釜體通(tong)過螺(luo)紋與法蘭聯(lian)接(jie)，釜蓋(gai)(gai)為(wei)正體平(ping)板蓋(gai)(gai)，兩者由周向均布的(de)主螺(luo)栓、螺(luo)母緊固聯(lian)接(jie)。
2、高壓釜主(zhu)密封(feng)(feng)(feng)口(kou)采用(yong)A型的(de)(de)雙線(xian)密封(feng)(feng)(feng)，其余密封(feng)(feng)(feng)點均采用(yong)圓(yuan)弧(hu)面與平面、圓(yuan)弧(hu)面與圓(yuan)弧(hu)面的(de)(de)線(xian)接觸(chu)的(de)(de)密封(feng)(feng)(feng)形(xing)式(shi)，依靠接觸(chu)面的(de)(de)高精度(du)和光(guang)潔(jie)度(du)，達到良好(hao)的(de)(de)密封(feng)(feng)(feng) 效果。
3、釜體外裝有桶型碳化硅爐(lu)(lu)芯，電爐(lu)(lu)絲(si)穿于爐(lu)(lu)芯中，其(qi)端頭由爐(lu)(lu)殼側(ce)下部穿出，通過接線(xian)螺柱，橡套電纜與(yu)控制器相連。
4、釜蓋上裝有壓力表，爆破膜安全(quan)(quan)裝置，汽液相閥，溫(wen)度傳感器(qi)等，便于(yu)隨(sui)時了解釜內(nei)(nei)的(de)反應情況，調節釜內(nei)(nei)的(de)介質比例，并確保安全(quan)(quan)運行(xing)。
5、聯軸器主要由具有很強磁力(li)的(de)一對內(nei)、外磁環組成，中間有承(cheng)壓的(de)隔套。攪拌器由伺服(fu)電機通過聯軸器驅動。控制伺服(fu)電機的(de)轉(zhuan)速，便可達(da)到(dao)控制攪拌轉(zhuan)速的(de)目 的(de)。
6、隔套上(shang)(shang)部裝有測(ce)(ce)速(su)線圈(quan)，連成一體的(de)攪(jiao)拌器與(yu)內磁環(huan)旋轉(zhuan)(zhuan)時，測(ce)(ce)速(su)線圈(quan)便產生感(gan)應電(dian)動勢，該電(dian)勢與(yu)攪(jiao)拌轉(zhuan)(zhuan)速(su)相應，該電(dian)勢傳(chuan)遞到轉(zhuan)(zhuan)速(su)表上(shang)(shang)，便可顯(xian)示出攪(jiao)拌轉(zhuan)(zhuan) 速(su)。
7、磁(ci)聯(lian)軸(zhou)器與釜蓋(gai)間裝有冷卻(que)水套，當操作溫(wen)度較高時(shi)應通冷卻(que)水，以及磁(ci)鋼溫(wen)度太高而退磁(ci)。
8、軸承采用1Cr18Ni9Ti不銹鋼(gang)軸承或(huo)高強(qiang)電化石(shi)墨，耐摩(mo)損，且(qie)維修周期長 。

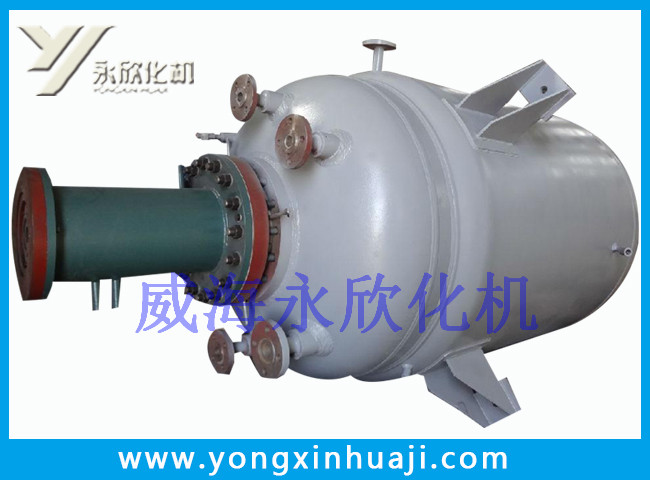

3000L反應釜
|
序號
|
名稱
|
技術參數
|
|
1
|
有效容積
|
3000L
|
|
2
|
材質
|
釜體材料主要采用0Cr18Ni9（304）、00Cr17Ni14Mo2(316L)、1Cr18Ni9Ti（321），并可根據不同介質要求制作鈦材（TA2）、鎳材、鉭材、鋯材、哈氏合金、反應釜內噴四氟及襯鎳（Ni6）
|
|
3
|
設計壓力
|
-0.1~16MPa
|
|
4
|
設計溫度
|
350℃
|
|
5
|
攪拌轉速
|
0~450轉/分鐘
|
|
6
|
電機功率
|
7.5~18.5KW
|
|
7
|
加熱功率
|
36~72KW
|
|
8
|
電機形式
|
電機為普通交流電機，亦可根據用戶要求采用防爆電機。
|
|
9
|
加熱方式
|
電加熱，電磁加熱，遠紅外加熱，導熱油加熱，蒸汽循環加熱
|
|
10
|
常規釜蓋開口形式
|
氣相口配針形閥，液相口配法蘭球閥及釜內插底管，固體加料口配盲板，測控溫口配鉑電阻，壓力表安全爆破口配壓力表及安全防爆裝置，釜內冷卻盤管進、出口配法蘭。
|
|
11
|
攪拌形式
|
槳式或錨式，還可根據實際情況和用戶要求確定攪拌形式。
|
|
12
|
攪拌軸：
|
采用自潤滑耐磨軸套，適合于各種介質的攪拌。
|
|
13
|
密封方式
|
磁力密封，機械密封，填料密封。
|
|
14
|
出料方式
|
上出料，下出料
|
|
15
|
控制儀
|
配有自動溫度調節儀，控溫精度±1℃；具有變頻調速功能，加熱功率可調，能實現自動恒溫的目的。
|
|
16
|
其他配置
|
如果用戶在釜蓋、釜體開口、內部結構、壓力高低、攪拌槳葉、及增加其它附助裝置（如冷凝回流裝置、恒壓加料罐、接收裝置、冷凝器等）等有特殊要求，可完全按照用戶的要求加工制造。
|
